Hallo,

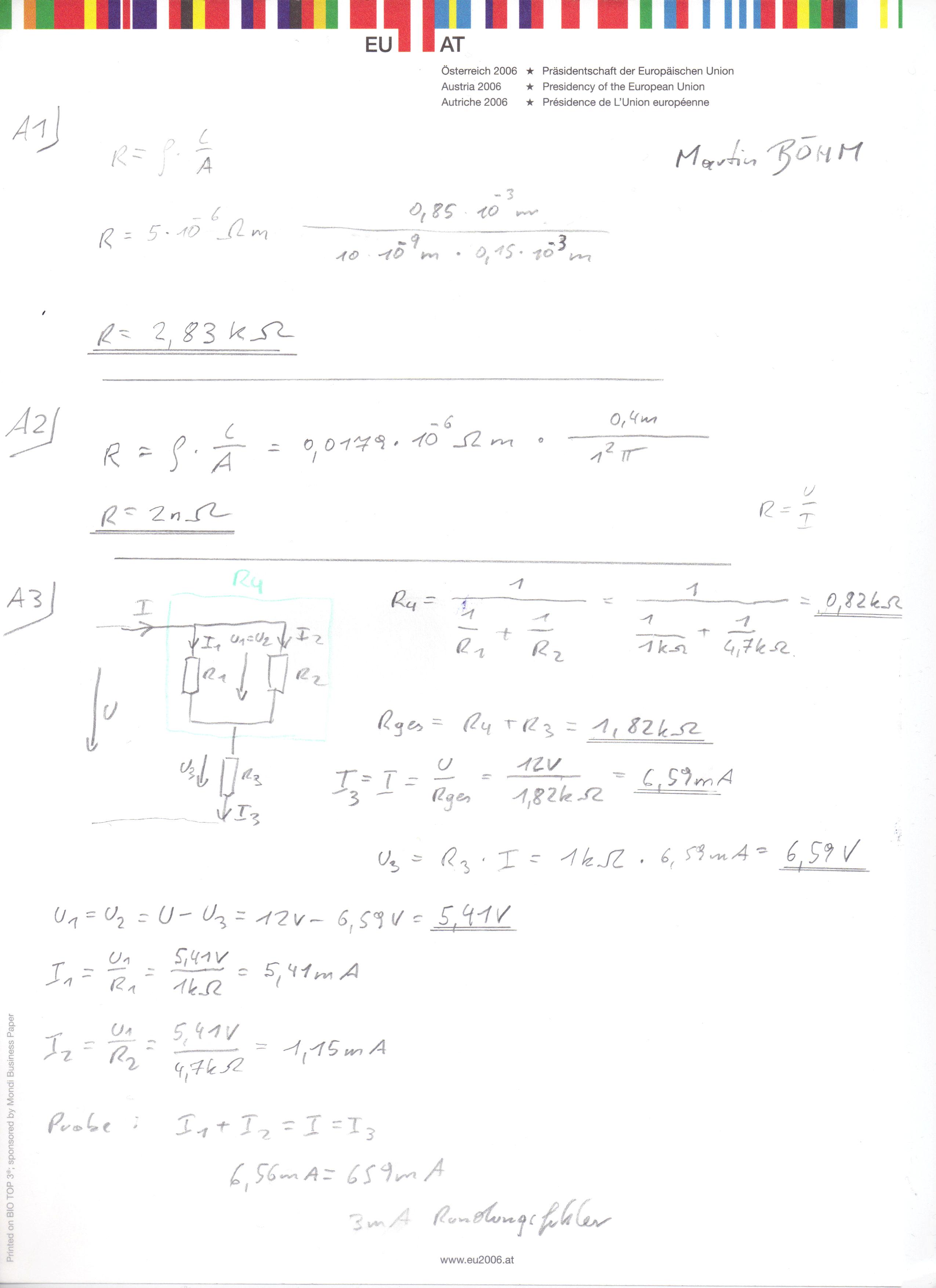

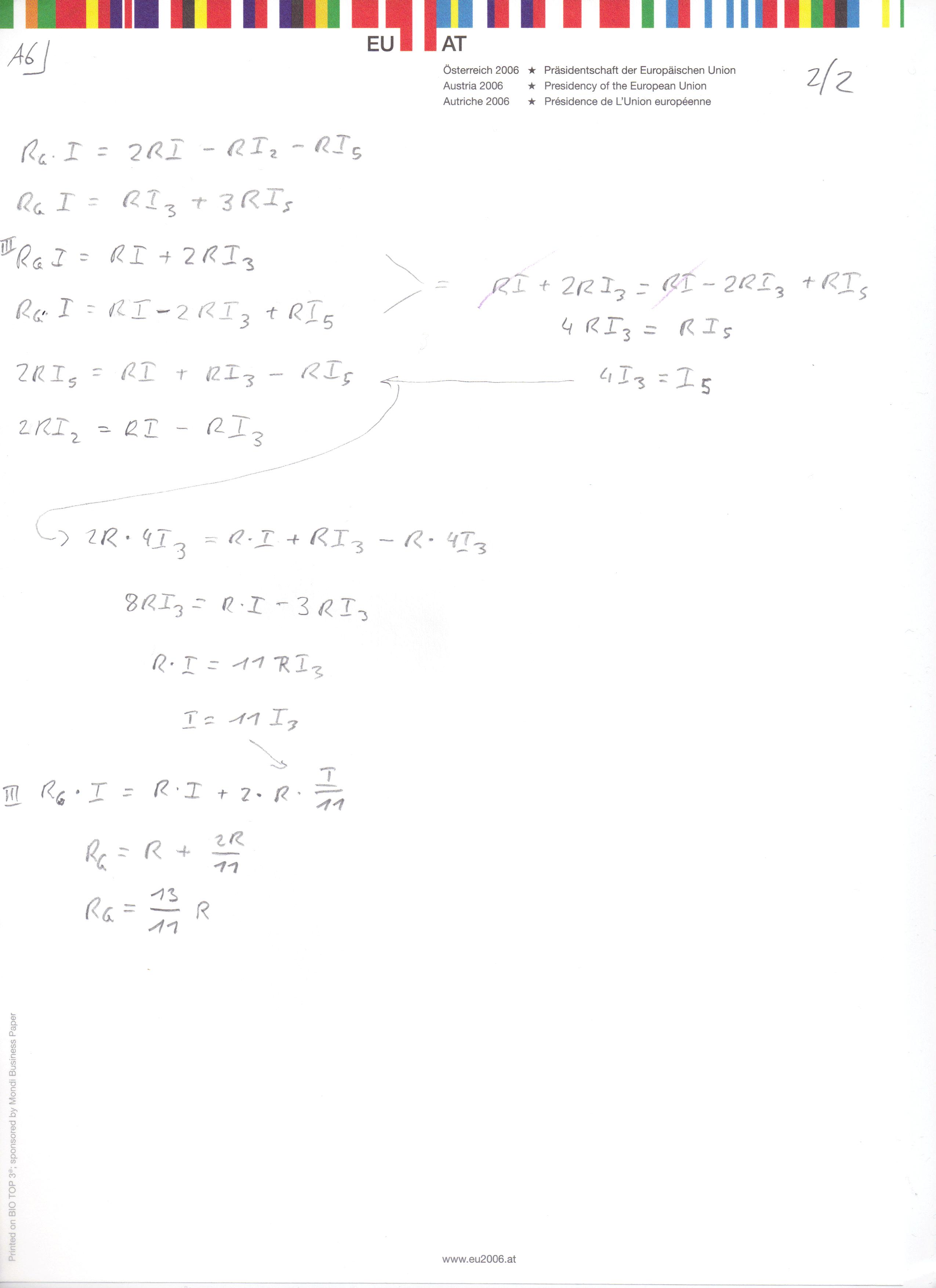

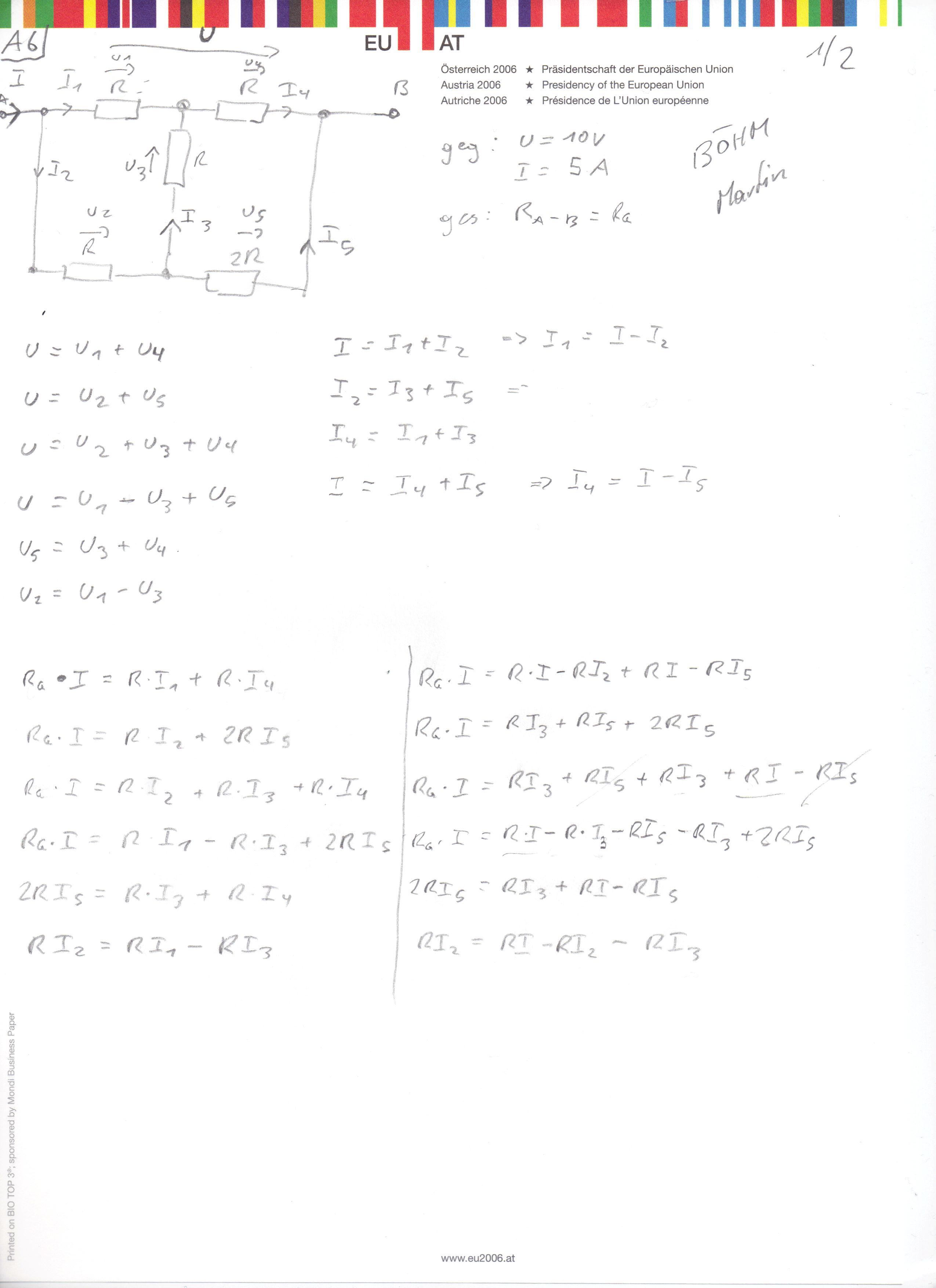

Lösungen: Beispiel A1 - A6

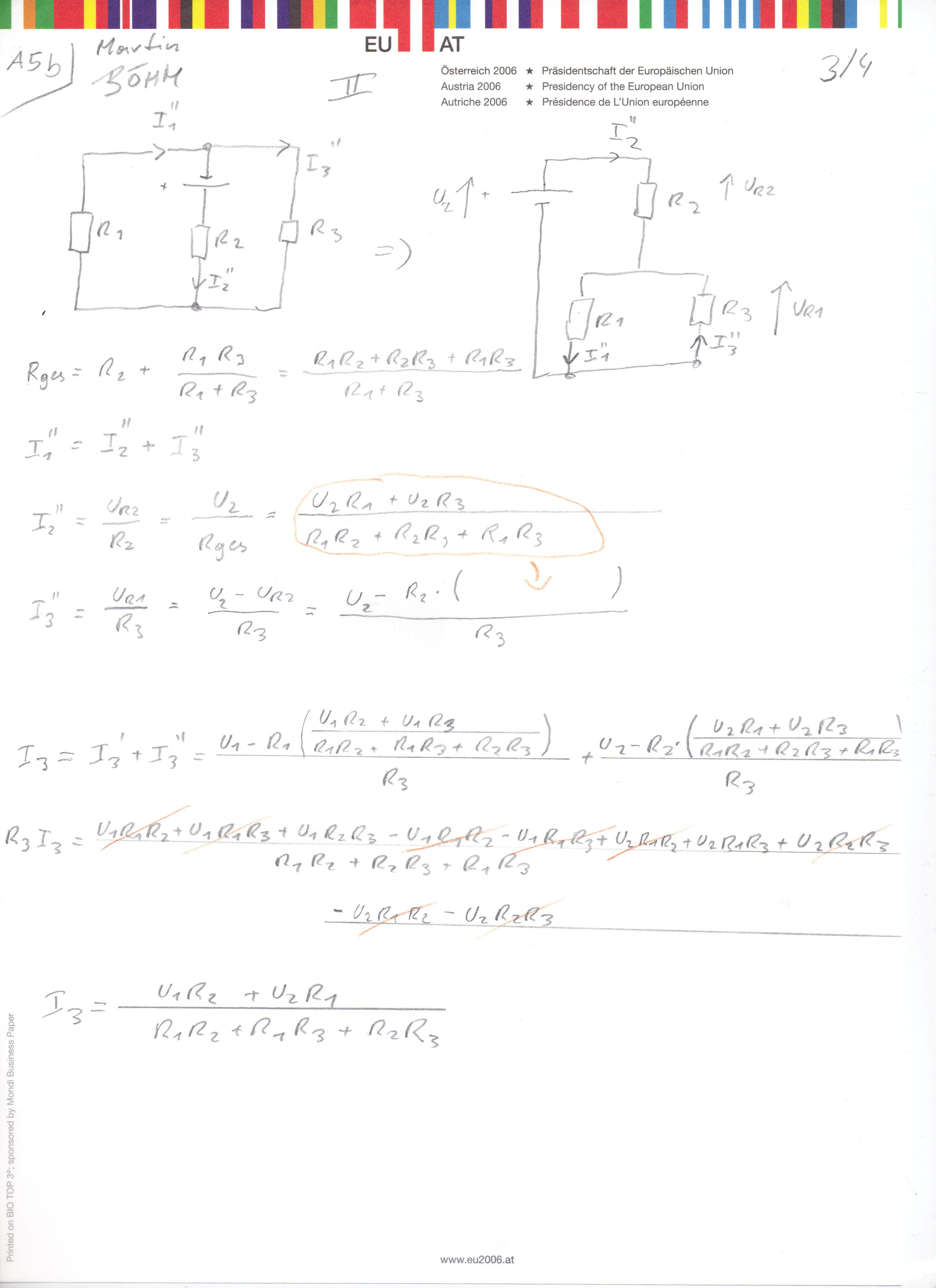

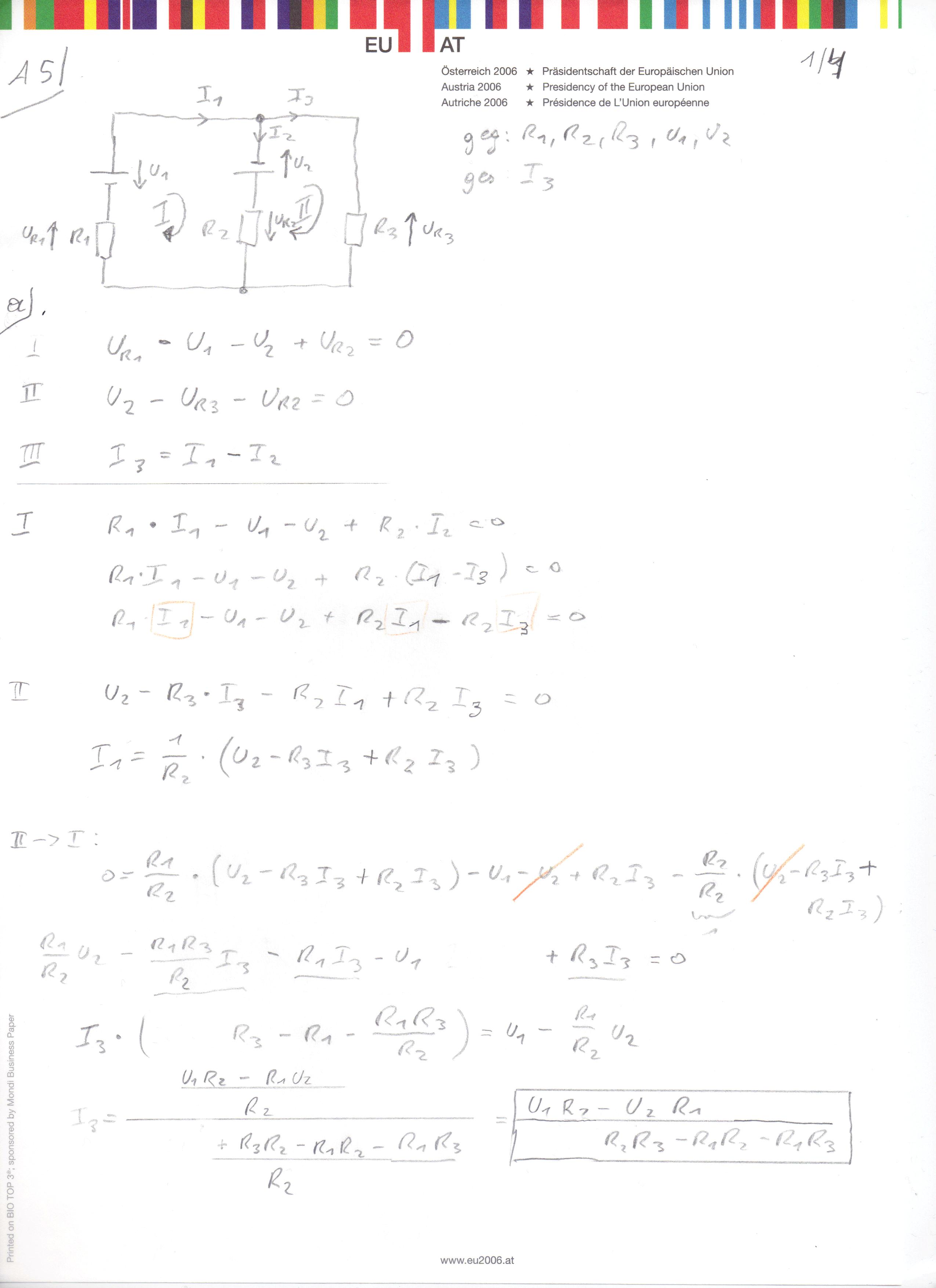

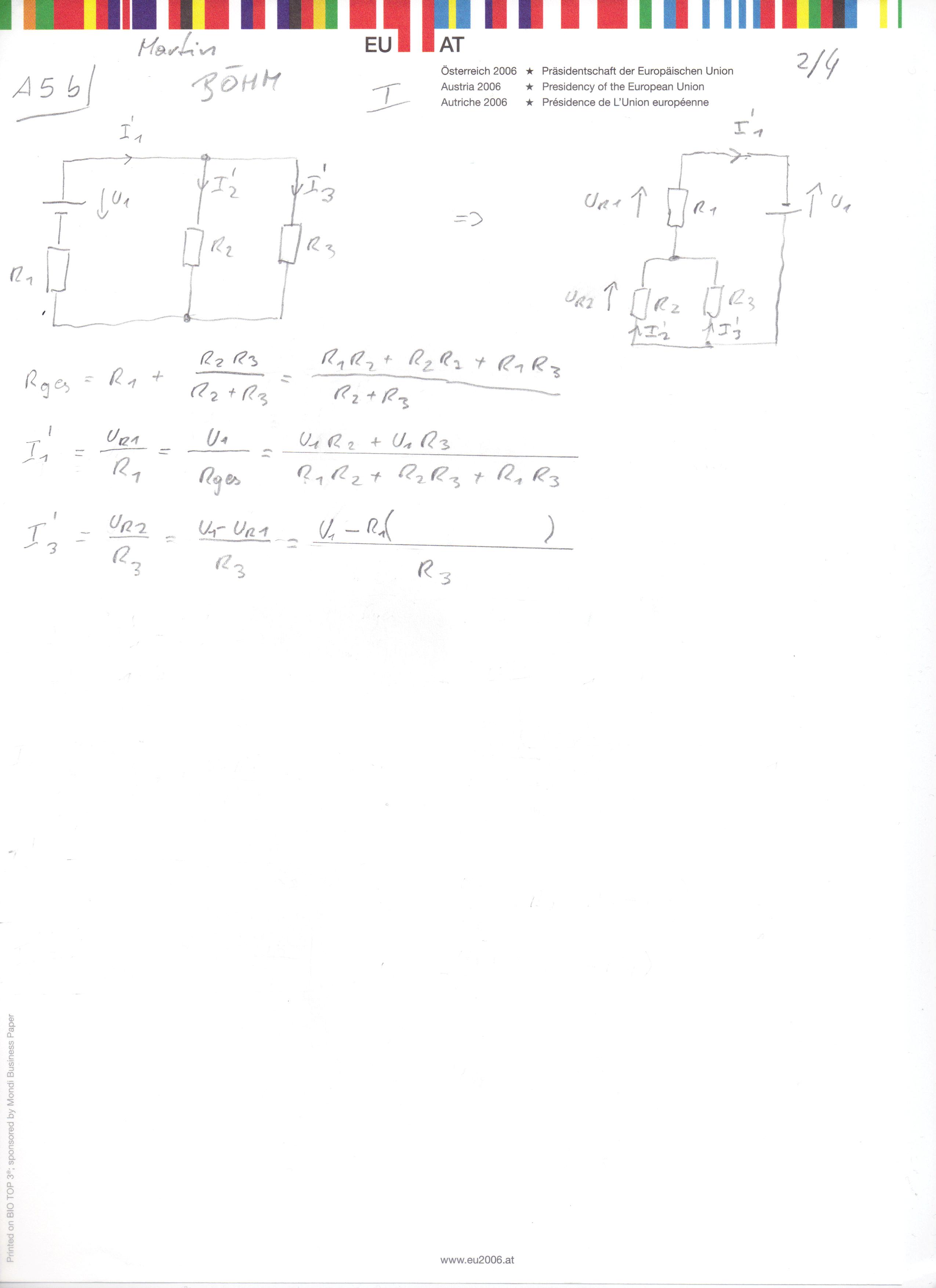

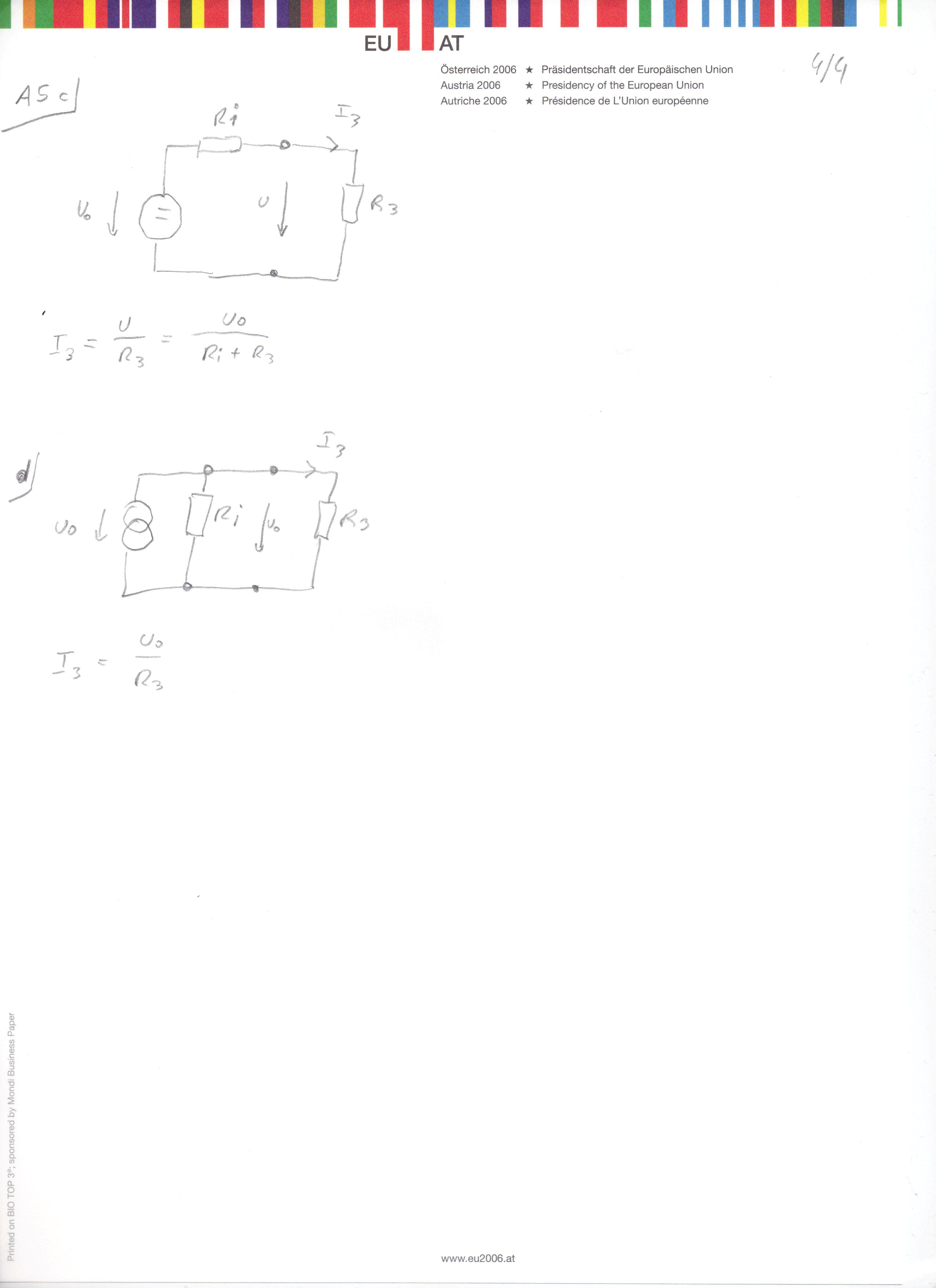

Anmerkung: Bei A5 / C und D bin ich mir nicht sicher ob das so gemeint ist…
Falls ich mich wo verrechnet haben sollte bitte um kurze Info!
Viel Spaß und noch ein schönes Wochenende!
LG
Martin BÖHM
die restlichen Dateien…
Bsp 7 und 8 hab ich auch schon (muss ich aber nochmal neu schreiben)…
LG

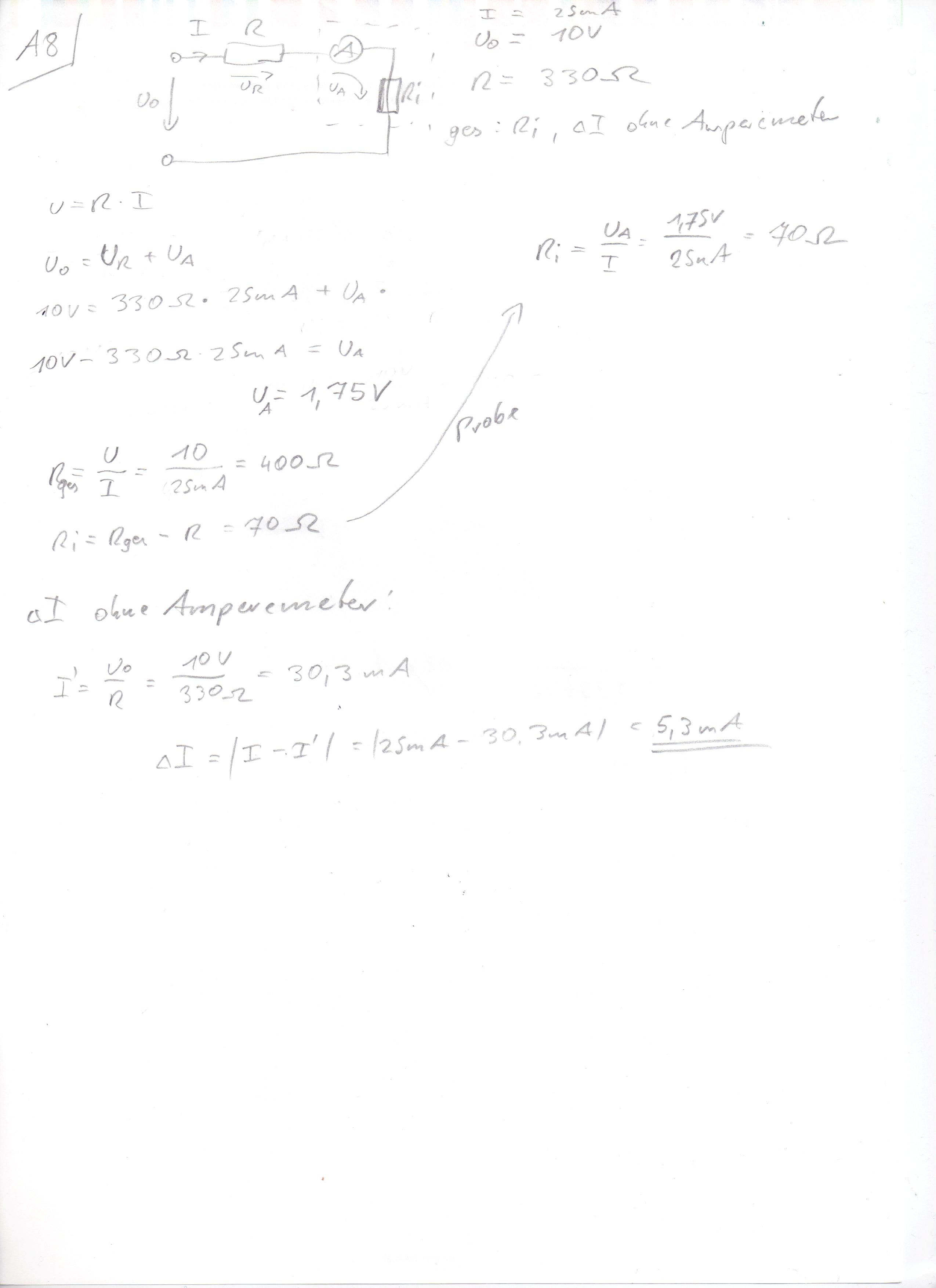

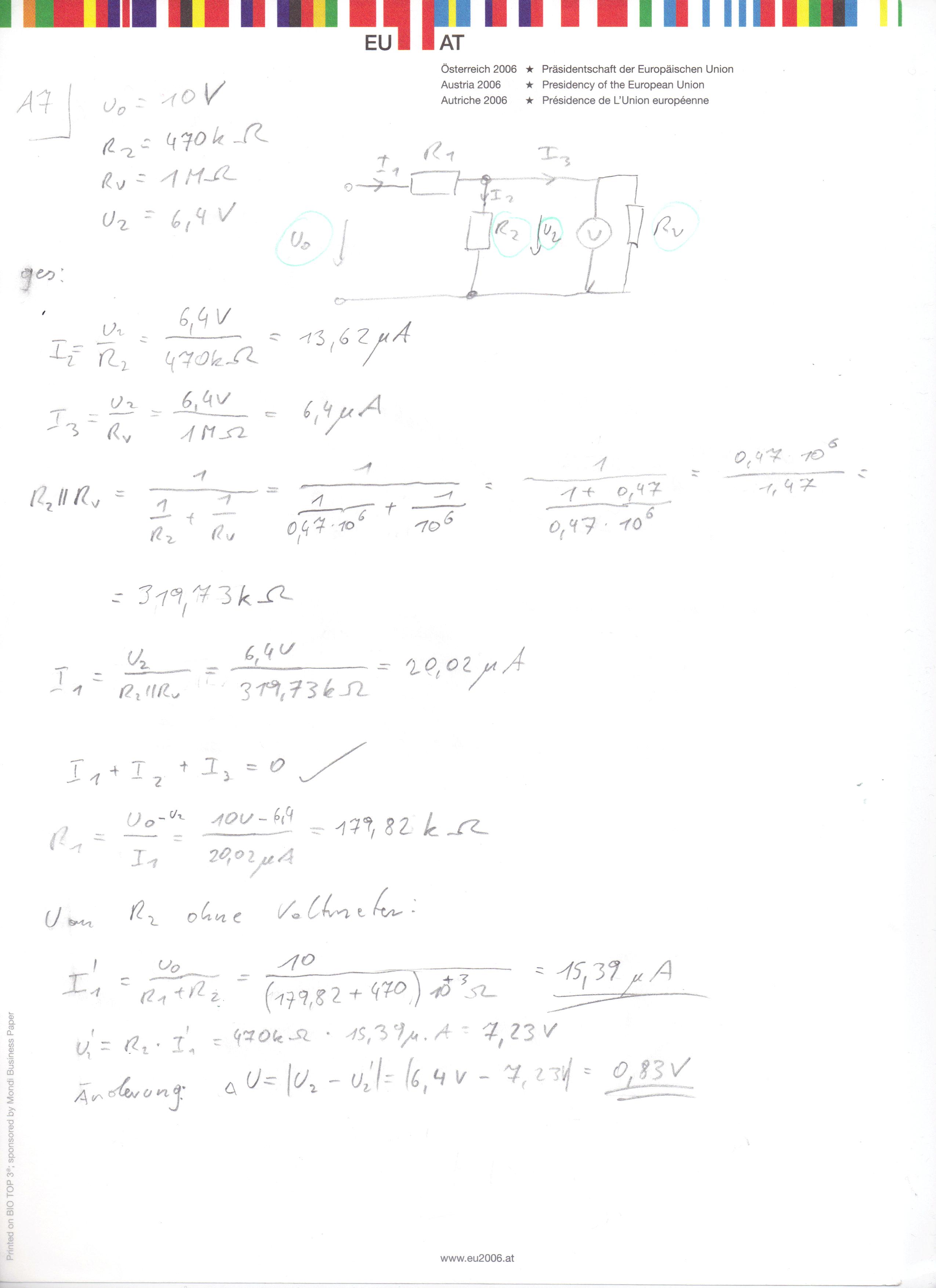

Beispiele A7 und A8
Wow, super danke !
Erstmal danke, Martin!
Zu Bsp. A2:
Ich denke, du hast den Durchmesser nicht so wie alles andere in Meter umgewandelt. Im Nenner der Bruches würde 0,001^2*pi gehören. Den ganzen Widerstand noch mit der Stromstärke I = 6A multiplizieren, dann hast du die Spannung, die gefragt ist.
Ich komme auf U = 13,67 mV. (Sonst noch jemand?^^)
Nein er muss 0,0005^2pi (r^2 * pi nicht d^2pi) rechnen und dann natürlich noch U mit 0,054V ausrechnen (zumindestens ist das mein Ergebniss)^^
Zu A4 frag ich mich aber gerade warum man R rechts unten bei R_GI einfach so weglassen kann…
Danke für die Info zu Bsp 2: gehört natürlich 0,0005^2m… R=9,12mOhm → U=54,6mV

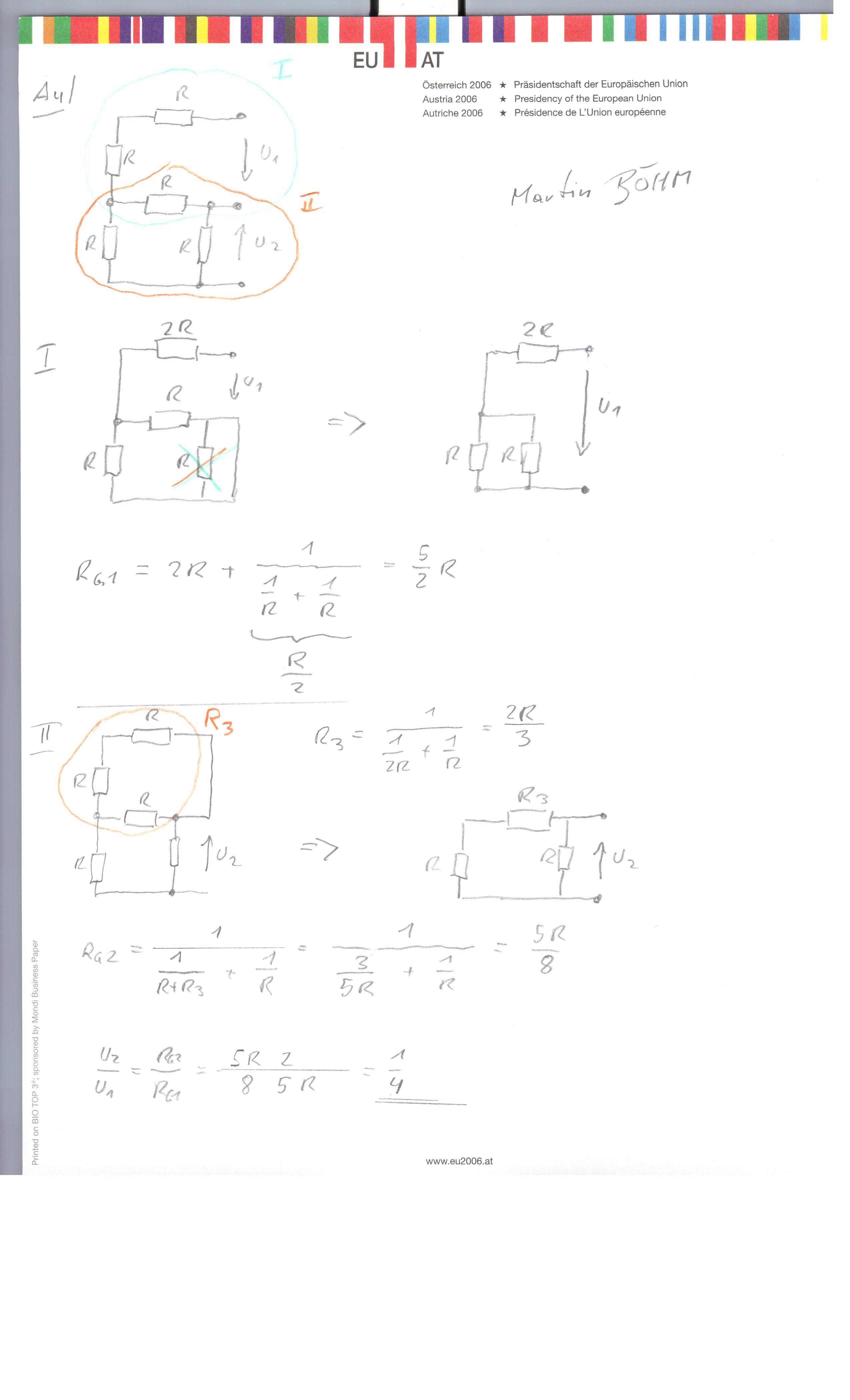

Add A4:
ich hoffe ich hab Tricky Niki richtig verstanden:
letzte Zeile:
U2 / U1 = R_G2 / R_G1 =
Zähler: 5 * R * 2
Nenner: 8 * 5 * R
R_G1: R gesamt 1
R_G2: R gesamt 2
…das R und der 5er kürzen sich weg… Übrig bleibt 1/4!
Danke ist ja doch ganz einfach gewesen #-o
Nochmal zu 4? Wieso kann man den einen widerstand weglassen? Den den du bei 1 einfach streichst?
Gruß danke
stellts bitte auch die angabe rein. dann kann ichs euch eventuell verbessern wenns wollts
@ Max_gain
Beim Überlagerungssatz (Elektronikskriptum Seite 18) wird abwechselnd eine Spannungsquelle kurzgeschlossen.
Wenn du bei I die neu gezeichnete Schaltung betrachtest siehst du, dass der gestrichene Widerstand parallel dem
„Kurzschlussbügel“ ist. Wenn du dir dann die Leitung als 0 Ohm denkst und eine Parallelschaltung rechnen würdest
kommst du auf 0 Ohm…
Das Rechnen kannst du dir aber sparen… Man könnte auch sagen, dass der Widerstand mit dem „Kurzschlussbügel“
überbrückt wird…
Hoffe geholfen zu haben…
LG
Danke! Glaube es verstanden zu haben
Gruß
Hier mal die Angabe:
GE Angaben fuer 21-03-2012.pdf (174 KB)
So ich tus mir mal an und schreib euch mal die richtigen Lösungen auf die ich letztes Jahr gekommen bin:
A1)R=2833 \Omega
A2) U=55mV
A3) U_1=U_2=5,42 V ; U_3=6,58 V ; I=I_3=6,58 mA ; I_1=5,42 mA ; I_2= 1,16 mA
A4) U_2/U_1= 1/8
A5) die allgemeine Formel fürI_3=\frac{U_1R_1-U_2R_2}{R_1R_2+R_1R_3+R_2*R_3} die Rechenwege sollten bekannt sein.
A6)R_{AB}=\frac{13R}{11} (\pi \rightarrow T Umwandlung)
A7) \frac{d U_2}{U_2}=13%
A8) \frac{d I}{I}=20%
A9) \frac{d R}{R}=\frac{R’-R}{R}=-0,54%
A10) \frac{d R}{R}=\frac{R’-R}{R}=0,23%
A11) R=6M\Omega ;P_V=3\mu W ;P_R= 15 mW ; P_{Gesamt}=15mW
A12) R=20 m\Omega ;P_A=50\mu W ;P_R= 0,5 W ; P_{Gesamt}=0,5 W
Grundsätzlich sollten die alle stimmen
LG
PS: seits ma ned bös aba ich schau mir jz ned an was ihr gerechnet habts ^^

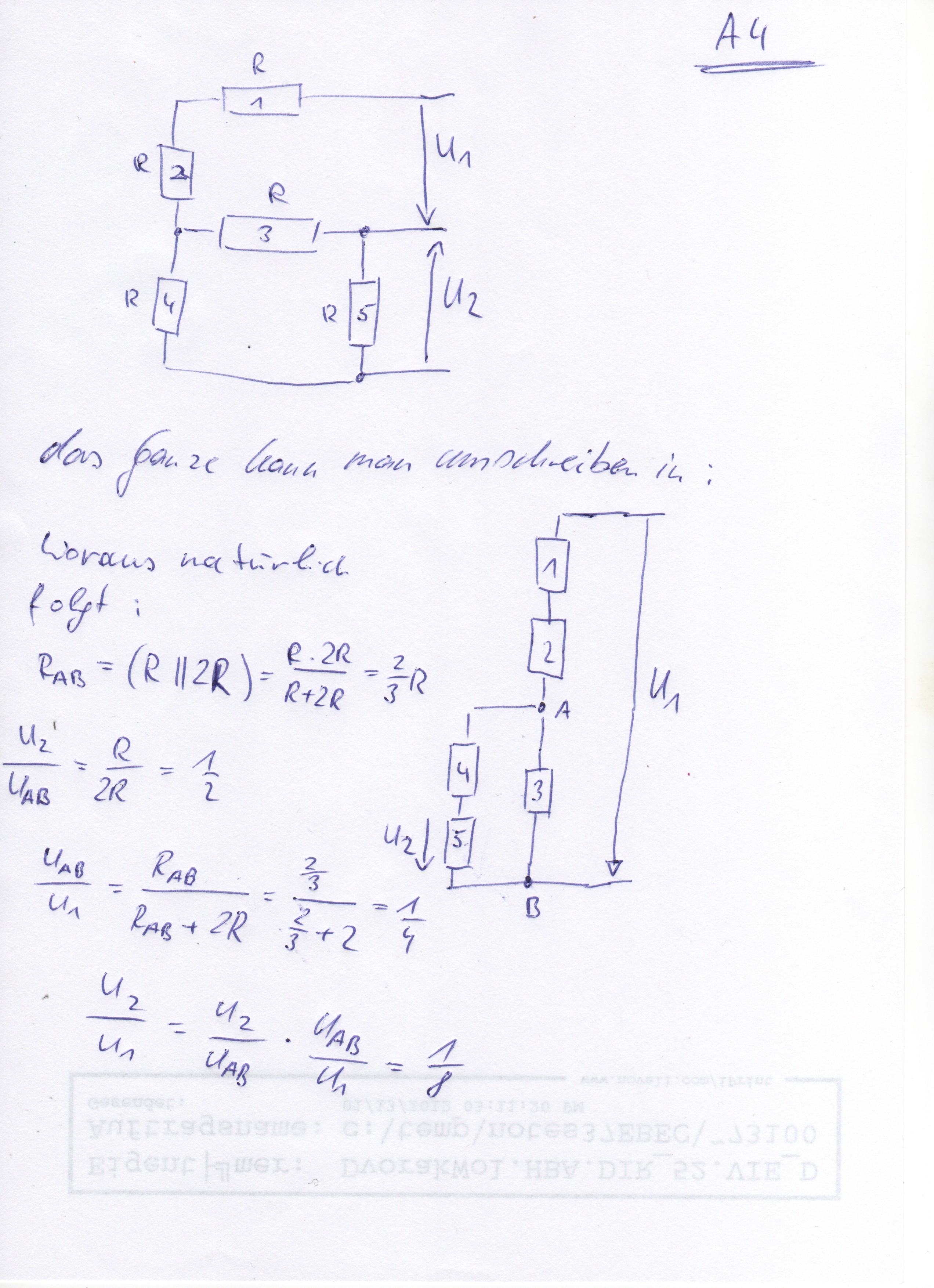

bsp 4 laut professoren
Edit: Achtung Bsp ist falsch - Dank an Prof. Gröschl für die falsche Ausarbeitung ^^
Hallo,
Wenn du dir die 3. Zeile von unten ansiehst:
U_2’ / U_AB = R / 2R
…kann ich nicht nachvollziehen, da:
der Widerstand an U_2’ ist R
der Widerstand zwischen A und B ist 2R parallel R = 2R/3
und somit U_2’ / U_AB = 3R / 2 R = 3/2 und nicht 1/2
oder hab ich wo einen Gedanken fehler?
LG
das is kein U_2’ sondern U_2 … der „Strich“ is nur Staub am Scanner ^^
Naja … ich hab mir das Bsp jz nochmal angesehen.
1.) Das Ersatzschaltbild ist Falsch, da R_5 im „rechten Winkel“ zu R_4 und R_3 stehen muss - bringt dir aba für die Berechnung Steine…
2.) U_{AB} kann nicht R parallel 2R sein, da R_5 nicht geklärt ist.
ich hab die Berechnung leider nur aus der VO Mitschrift. In den Folien vom Gröschl (bzw Lösungen) ist das Bsp 1:1 so drinnen. Sprich - FALSCH…
LG Philipp
Bzgl. Abgabe:
Es steht in der Angabe drinnen dass man max. 2 Bonuspunkte pro Übung bekommen kann und 1 Punkt pro Übung bekommt.
Heißt dass auch dass ich nur 2 Bsp abgeben darf? Oder kann ich alle abgeben (die ich gerechnet hab) und die Tutoren fischen sich die Richtigen zusammen und geben mir dann die Punkte?
Also ich habe es so verstanden: Man kann soviele abgeben wie man will, da man ja theoretisch e alle machen sollte zur eigenen Übung !
Es werden halt nur 2 Bsp benotet, aber je mehr Beispiele du abgibst, umso höher die Wahrscheinlichkeit, dass du die zwei Punkte bekommst !
Ich weiß der Beitrag ist Jahre alt, aber die Bsp sind immer noch dieselben…^^ Also wenn das jemand liest: warum werdenbei A3 nicht einfach für Rgesamt die Widerstände so summiert: Rges = 1/R1 + 1/R2 +R3? Sondern: 1/(1/R1+1/R2) + R3, Weshalb dieser Doppelbruch? Ich dachte man summiert bei parallel geschalteten Widerständen einfach die Kehrwerte…
